01 短篇案例

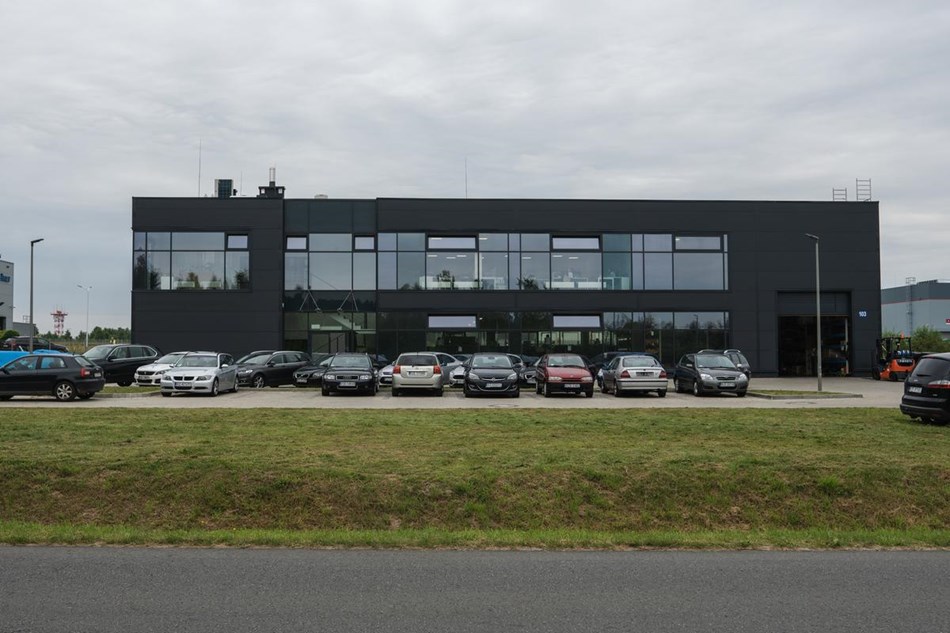

Bernacki Industrial Services成立于2007年，主營業務是生產精密零件。該公司專門生產機械零部件，如歐洲工廠和裝配線使用的閥體。公司最初的辦公地點位于波蘭加西恩卡的技術孵化園區。目前，該公司在靠近熱舒夫的加西恩卡經濟特區、喀爾巴阡山省附近的喀爾巴阡航天科技園和位于航空谷的公司等地?fù)碛?00平方米大廳。在Bernacki運行的11臺CNC機床中，有7臺經過改造后集成了協作機器人。3臺優傲UR10e協作機器人在機械園內三班倒作業，它們不僅優化了運營效率，還提高了部件的制造精度。優傲協作機器人易于編程、兼容機床、外形小巧、安全性高，因此成功入選。引入第3臺UR10e后，公司只花了12個月就賺回了投資成本。

02 挑戰

公司于2015年啟動生產。目前，該公司有11臺數控機床、約20名員工，80家客戶遍布液壓、傳感器和氣動等行業，營業額逐年增加。

Bernacki Industrial Services總經理Nikodem Bernacki表示：“我們能根據客戶提供的設計圖紙，在數控機床上生產零部件。每個訂單平均需要80個小時才能完成，每個訂單要求的產品類型不盡相同。沒有兩個完全相同的零件，因?yàn)榭蛻?hù)每次訂購的產品都不一樣，所以每份訂單都要單獨處理。”

工廠改革后，一名操作員需要管理多臺機床。組織變革能在保障安全的同時提高生產力。然而，操作員的工作制度很難改變，由于大廳空間有限，職業安全和健康條例十分嚴格，因此工廠計劃探索一種更靈活、更安全、更易于重新配置的解決方案。為了提高Bernacki Industrial Services的生產競爭力，引入機器人勢在必行。

03 解決方案

工廠管理者慢慢發現：協作機器人可以完成為機床提供生產部件、將部件放入機床和存儲成品零件的工作，這樣就能實現自動化生產。

工廠采用了波蘭經銷商ProCobot提供優傲協作機器人，以及UR+平臺支持的Robotiq機械手。2019年4月，Bernacki引進了第一臺UR10e協作機器人，幾個月后，他們又增配了兩臺協作機器人。

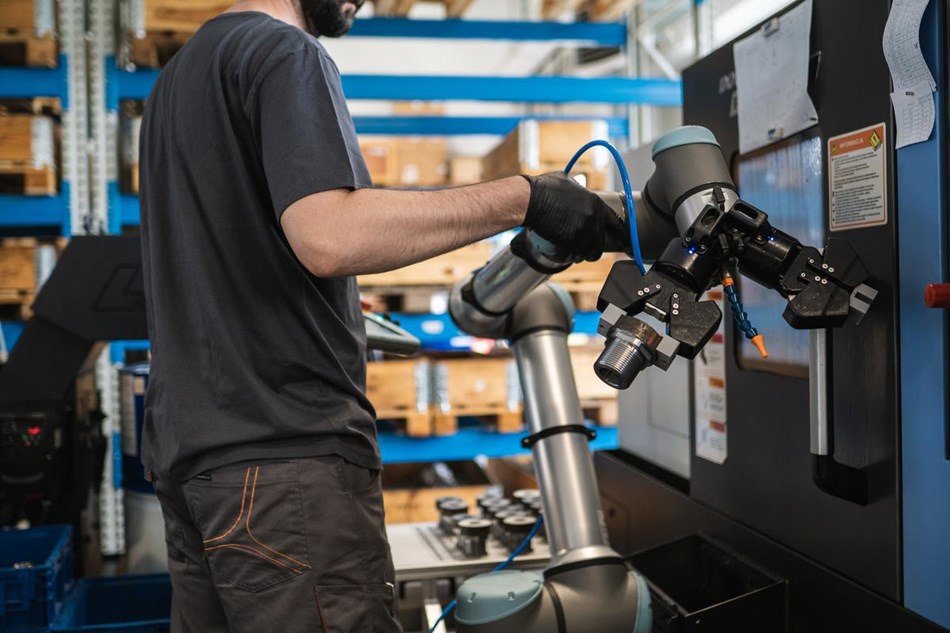

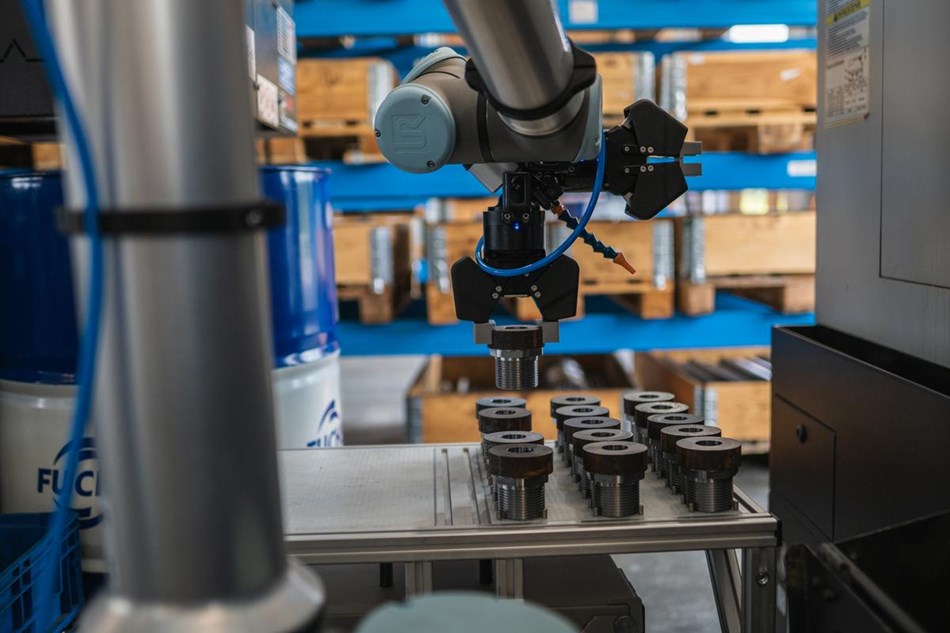

每臺機器人從專門準備的托盤（由網格插針組成）上取下部件，這樣機器就能正確地評估部件的位置，可靠地拾取每個部件。機器人機械手的手指是內部3D打印的，專門用于搬運部件。拾起后，手指會將待加工部件放置在數控機床中。

機器人會自行打開機床的門，然后把部件放入工作空間。為了確定數控機床已準備好進行連續操作，協作機器人會與機床交換信號，確保機床已準備好插入待加工部件。CobotPlanet利用C-interconnector在協作機器人與機床之間通信。接下來，機器人會把部件精確地放置在機床的主軸中。協作機器人的機械手夾爪和它的整條機械臂必須以0.5 mm的公差移動，才能準確地將部件放置到位。收到確認部件已正確放置在機床中的信號后，協作機器人將離開工作空間，關閉門，并向數控機床發送信息，表示自己可以開始工作。機床開始運行后，協作機器人會等待另一個通知它任務已經結束的信號。它再次打開通向工作空間的門，取出加工好的成品部件，并向其方向噴射空氣，吹開主軸上的金屬屑。這時，成品部件會精確地放置在專門準備的托盤上。鑒于機器人移動時必須保障員工人身安全，整個循環大約會持續一分鐘。

Nikodem Bernacki表示：“與協作機器人并肩奮戰幾個月后，我們知道了怎樣在數控機床的生產流程中充分發揮它們的價值。這項工作對精度和可重復性的要求都很高?！?/span>

帶機器人和底座的整個工作站重約60公斤，兩名員工就能挪動。

Nikodem Bernacki繼續說：“協作機器人穩定牢固，運輸方便，20分鐘就能更換完畢。如果要微調機床和機器人，也只需要一個小時左右就能恢復生產?！?/span>

目前，公司有兩名操作員，負責看管11臺機床。員工可以更換數控機床生產的零件、準備零件、在機床和車床之間運輸零件、給機器人編程，還能將協作機器人移至其他工作站。

Nikodem Bernacki說：“我們的目標是盡可能地利用機械園的資源——三班倒的協作機器人幫我們實現了這個目標。”

?

量身定制

優傲機器人編程簡單，外形小巧又能滿足公司的需要，可以輕松、快速地集成到其他機器上，因此成功入選。安全性也是優傲的一大亮點，它們的內置安全功能經過了認證，可以與員工并肩工作。操作員很快就掌握了協作機器人的操作要領，事實證明，這種機器人非常好用。

Bernacki Industrial Services在操作協作機器人的過程中積累了不少經驗，這些寶貴的經驗后來轉化成了公司的專業知識。公司還自行發明了一種將協作機器人安裝到地面的方法。此外，Bernacki還開發了一種專有的機械手手指3D打印方法，這種手指能用來檢索各種幾何形狀的制造零件。

Nikodem Bernacki表示：“優傲協作機器人接過了不少以前需要人工完成的任務，這給我們留下了很深的印象。我親自參與了引入首臺協作機器人后的部分工作，如編寫程序、開發概念和工作站。我們能快速將協作機器人與標準機械手集成在一起，實現完全兼容?！?/span>
